Karta sondowania CPTU

Karta sondowania CPTU i DMT jest generowana automatycznie w programie CPT-pro w oparciu o dane zapisane w plikach źródłowych sondowania oraz wyniki interpretacji przeprowadzonej tym programie.

Podstawowe cechy i funkcje karty sondowania

• Automatyzacja procesu tworzenia karty sondowania
• Możliwość wydrukowania treści w dowolnym zaimplementowanym języku. Aktualnie wprowadzone są języki: polski, angielski, niemiecki, holenderski i chiński
• Konfigurowalna zawartość i forma karty sondowania
  • ▪ Możliwość przedstawienia na jednej karcie wyników interpretacji sondowań CPTU i DMT
  • ▪ Możliwość edycji danych dotyczących sondowania CPT, wyników klasyfikacji i formy karty sondowania bezpośrednio na karcie
  • ▪ oś głębokości w [m] lub [ft] może być przedstawiona w rzędnych wysokościowych Z lub jako głębokość p.p.t
  • ▪ możliwość przedstawienia do 10 wykresów różnych parametrów z własnymi osiami i skalami poziomymi
  • ▪ możliwość wyboru zawartości celek w tabelce nagłówkowej
  • ▪ pełna konfiguracja linii wykresów (kolor, typ linii, szerokość)
  • ▪ konfiguracja profilu litologicznego otworu - ustawienia szerokości profilu, wypełnienia szrafurami lub kolorami, ustawienia fontów opisów
  • ▪ możliwość dodania informacji o wartościach wytrzymałości z testów FVT
  • ▪ informacja o rzędnych spągów poszczególnych warstw
  • ▪ wprowadzenie warstw geologiczno-inżynierskich i warstw geotechnicznych

Informacje ogólne

Sondowanie CPTU jest podstawową metodą badań in situ. Wynikiem sondowania są tzw. parametry sondowania q_c (opór stożka), f_s (tarcie lokalne) i ciśnienie porowe u₂. W wyniku interpretacji tych parametrów, zwykle z użyciem związków korelacyjnych i nomogramów, otrzymujemy podział na warstwy litologiczne oraz wartości parametrów geotechnicznych.
Zaawansowane procedury obliczeniowe z użyciem metod statystycznych, zaimplementowane w programie CPT-pro, pozwalają na oszacowanie wartości charakterystycznych parametrów geotechnicznych i ich tabelaryczne zestawienie w odrębnym dokumencie.

Karta sondowania - budowa

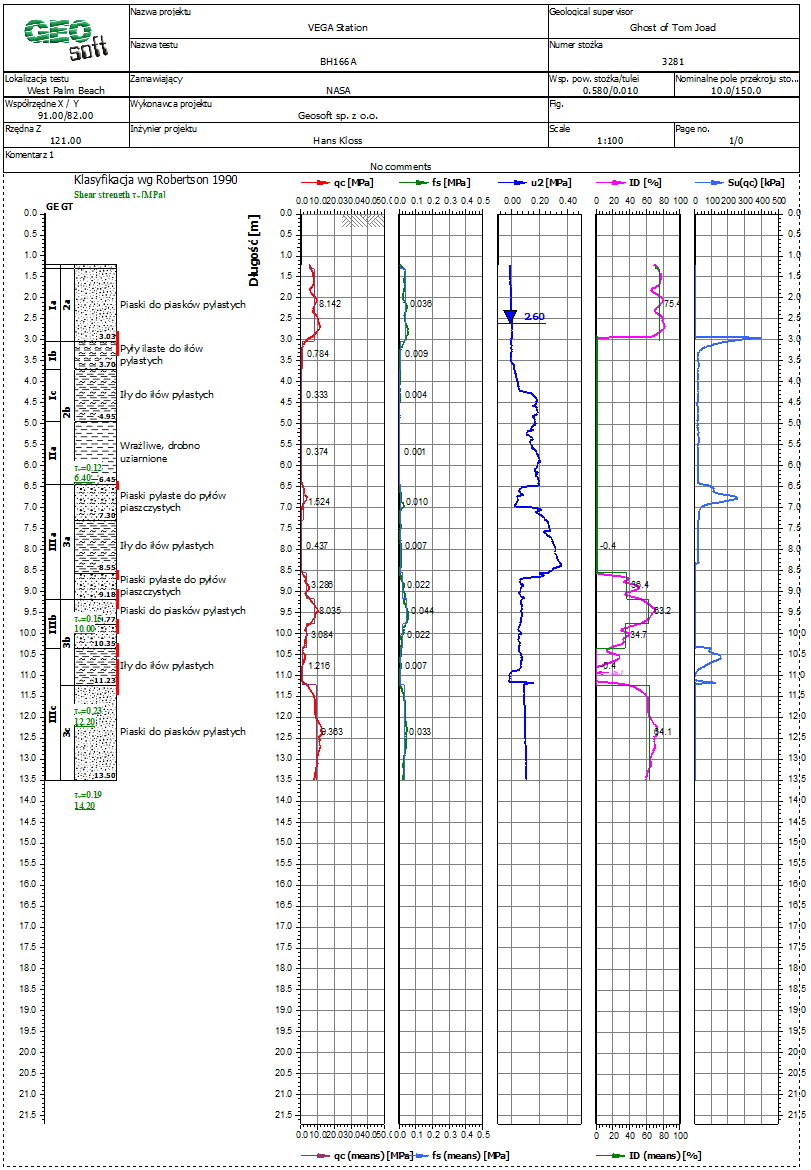

Tabela nagłówkowa może być umieszczona na górze lub na dole strony. Jest w pełni kontrolowana i konfigurowalna. Użytkownik może wybrać jeden z kilku wzorców różniących się ilością kolumn i wierszy oraz może zdecydować o zawartości każdej celki.

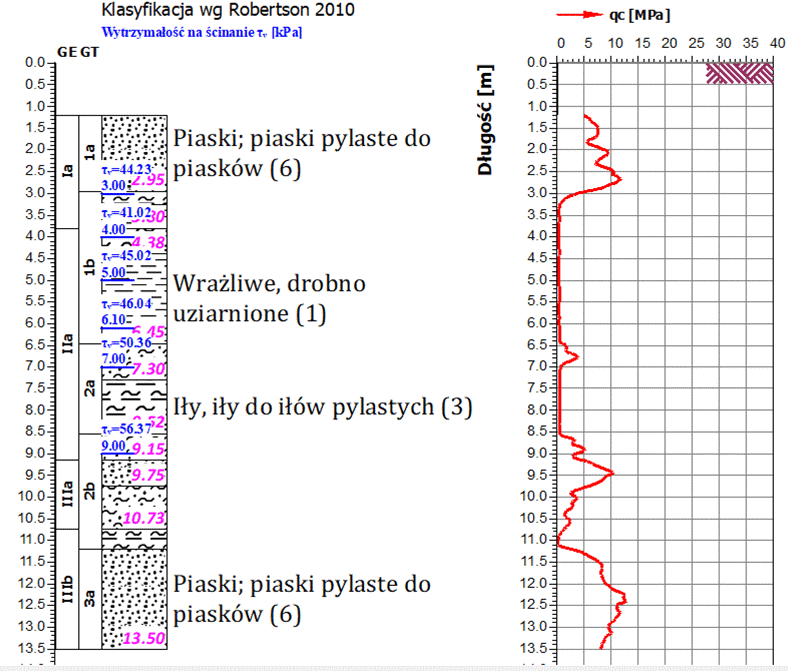

Pole zawierające opis warstw może dodatkowo zawierać informację o wykonanych testach FVT z podanymi wartościami wytrzymałości na ścinanie oraz zdefiniowane przez Użytkownika warstwy geologiczno-inżynierskie i geotechniczne. Umieszczona obok tego pola podziałka pionowa może być ustawiona w skali głębokości [m p.p.t] lub w skali rzędnych Z [m n.p.m.].
Profil litologiczny może być określony na podstawie interpretacji sondowania CPTU lub przeniesiony z bazy GEO DB.

Pobierz plik PDF z kartą sondowania i profilem otworu wiertniczego.

Pole zawierające wykresy parametrów może zawierać od 1 do 5 pól graficznych i w każdym z nich można wygenerować dwa wykresy parametrów z własnymi skalami poziomymi.

Informacja o metodzie użytej do wykonania klasyfikacji jest podana na karcie sondowania nad profilem litologicznym.

Dokumenty uzupełniające kartę sondowania

Karta sondowania CPTU może być uzupełniona o następujące odrębne dokumenty :

• Rozszerzony nagłówek, zawierający dodatkowe informacje nagłówka pliku CPTU
• Raport z wynikami klasyfikacji i podstawowymi danymi dot. sondowań dla pakietu plików CPT. Raport jest generowany w formacie XLS (Excel)
• Raport z wynikami obliczeń wartości charakterystycznych parametrów dla warstw litologicznych lub geologiczno-inżynierskich i geotechnicznych. Raport jest generowany w formacie XLS (Excel)
• Tabelaryczne zbiorcze zestawienie podstawowych wyników, zawierające ilość sondowań, łączny metraż, łączny metraż poszczególnych typów gruntów
