Penetrometr Geomil 200 kN Grizzly

Cover Image

Podstawowe cechy penetrometru Grizzly

  • Penetrometr 200 kN Grizzly jest zainstalowany w kontenerze na samochodzie ciężarowym
  • Do zabudowy może być użyty praktycznie dowolny samochód o dopuszczalnej masie całkowitej min. 23 t
  • Napęd urządzeń hydraulicznych penetrometru jest brany z PTO samochodu
  • Penetrometr może być wyposażony w automatyczny panel z dotykowym ekranem, za pomocą którego można całkowicie kontrolować proces wykonywania badania CPTU
  • W wersji podstawowej penetrometr może być wyposażony w system zaworów hydraulicznych sterowanych ręcznie za pomocą dźwigni

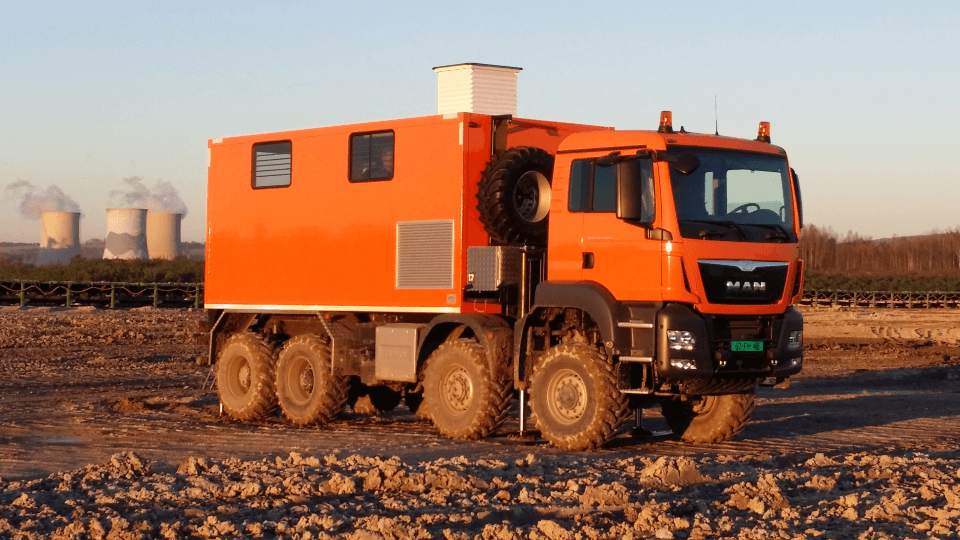

Penetrometr Grizzly może być zabudowany na samochodzie terenowym 6x6 lub 8x8
Wnętrze penetrometru Grizzly
Ekran dotykowy z interfejsem HMI oraz joystick na panelu roboczym umożliwia pełną kontrolę nad procesem wciskania oraz funkcjami i stanem samochodu

Dodatkowy ekran nad panelem roboczym kontroluje proces rejestracji danych CPTU i pokazuje wykresy i wartości mierzonych parametrów w czasie rzeczywistym.

Siłowniki realizujące wciskanie stożka CPT. Widoczny uchwyt hydrauliczny dostosowany do żerdzi 36 mm i rur osłonowych 55 mm

Ruch cylindrów może być kontrolowany w pełni automatycznie, za pomocą joysticka lub ręcznie za pomocą odpowiednich dźwigni zaworów hydraulicznych.

Ekran interfejsu HMI

Interfejs HMI (Human Machine Interface) pozwala na kontrolowanie procesu wciskania oraz stanu podstawowych funkcji silnika samochodu. Aktualny status siłowników i uchwytów hydraulicznych jest przedstawiony w sposób graficzny na ekranie HMI.
