System sejsmiczny Geotech SCPT-GS2

Sondowanie sejsmiczne SCPT

Sondowanie sejsmiczne SCPT polega na generowaniu fali sejsmicznej i rejestracji jej amplitudy w celu oszacowania prędkości rozchodzenia się tej fali w gruncie. W wyniku interpretacji prędkości rozchodzenia się fal sejsmicznych S i P otrzymujemy wartości parametrów sprężystych badanego ośrodka gruntowego. W zależności od zastosowanego oprzyrządowania rejestracja dotyczy fali poprzecznej S i/lub fali podłużnej P.

Symbole fal S i P pochodzą od historycznych i cały czas używanych nazw Secondary i Primary.

Podstawowe cechy i funkcje systemu pomiarowego SCPT-GS2

• System pomiarowy SCPT-GS2 prod. Geotech AB służy do rejestracji amplitudy fal sejsmicznych S i P
• System SCPT-GS2 współpracuje z systemem pomiarowym Geotech CPT NOVA, więc w trakcie jednego wciskania można równocześnie rejestrować standardowy pomiar CPTU oraz amplitudy fal sejsmicznych

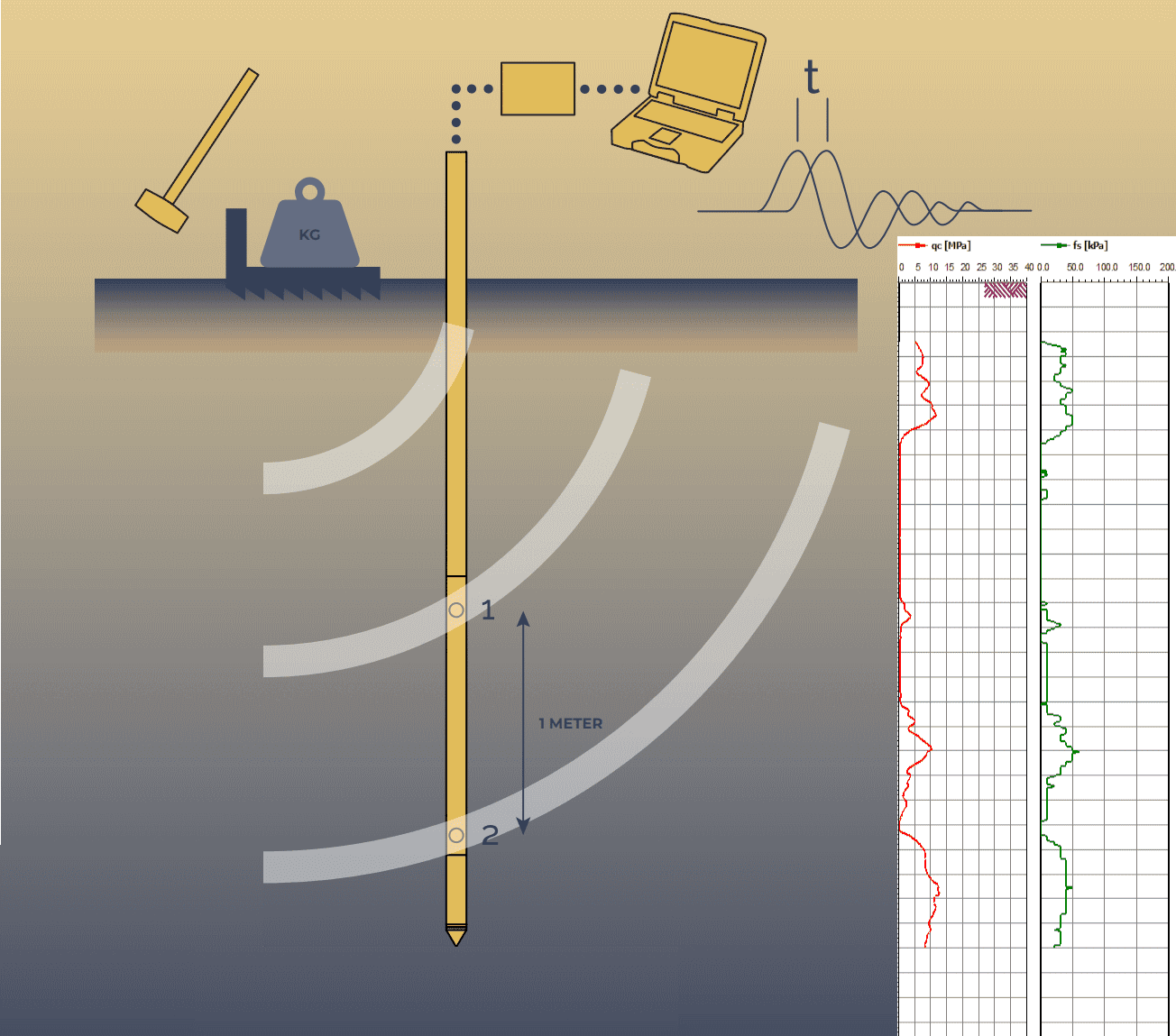

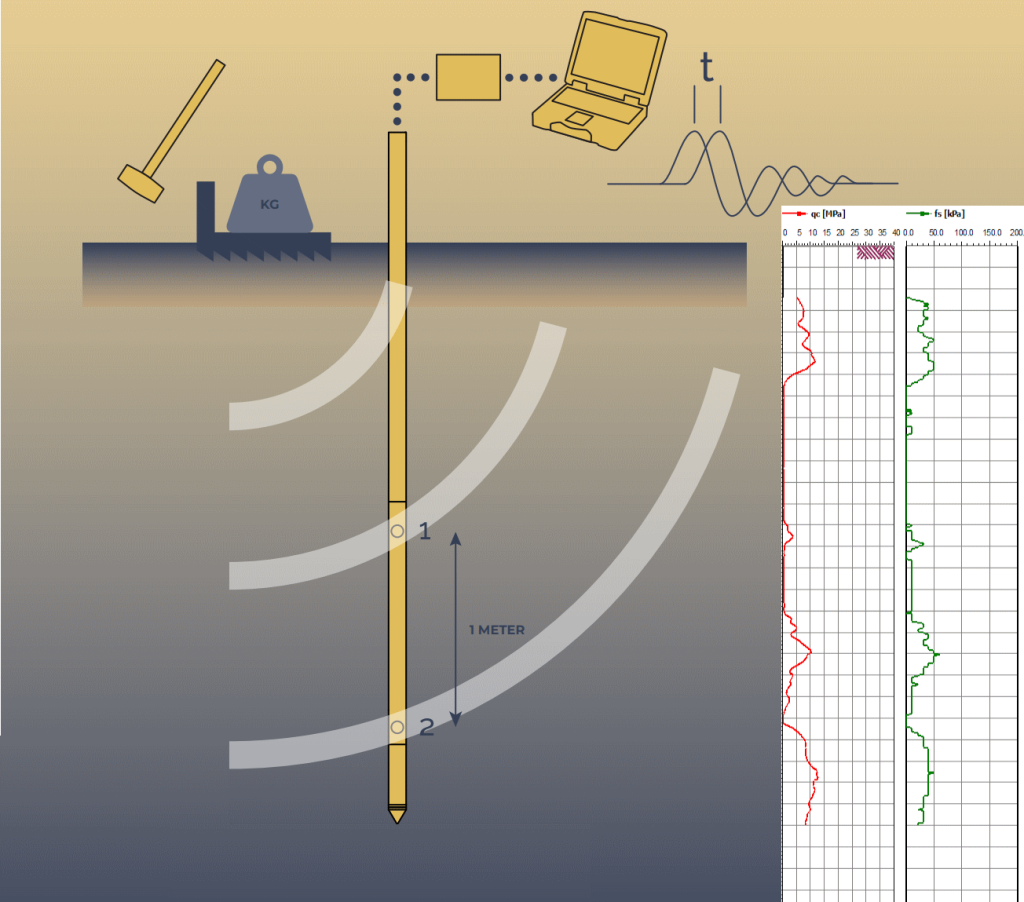

• System SCPT-GS2 jest oparty na dwu akcelerometrach typu 3-axial odległych od siebie o 1 m, więc możliwe jest rejestrowanie tej samej fali sejsmicznej w dwu różnych punktach. Pozwala to na bardzo dokładny pomiar i na efektywną interpretację
• Wysoka czułość i rozdzielczość akcelerometrów pozwala na odbiór i rejestrację pełnego spektrum fali oraz na efektywną analizę i interpretację wyników

Interpretacja sondowań SCPT

• Wynik badania SCPT w postaci zarejestrowanych amplitud fal sejsmicznych może być zinterpretowany w programie SEISMIC-pro
• Podstawowym elementem interpretacji jest określenie prędkości V_s i V_p rozchodzenia się wfal sejsmicznych S i P
• Dalsza interpretacja w kierunku określenia wartości parametrów geotechnicznych, takich jak np. moduł ścinania G₀, moduł Younga E₀ i inne, jest realizowana w programie CPT-pro
• Parametry wyinterpretowane z sondowania SCPT mogą być przedstawione na karcie sondowania równocześnie z parametrami otrzymanymi z sondowania CPTU

Dane techniczne systemu SCPT-GS2
